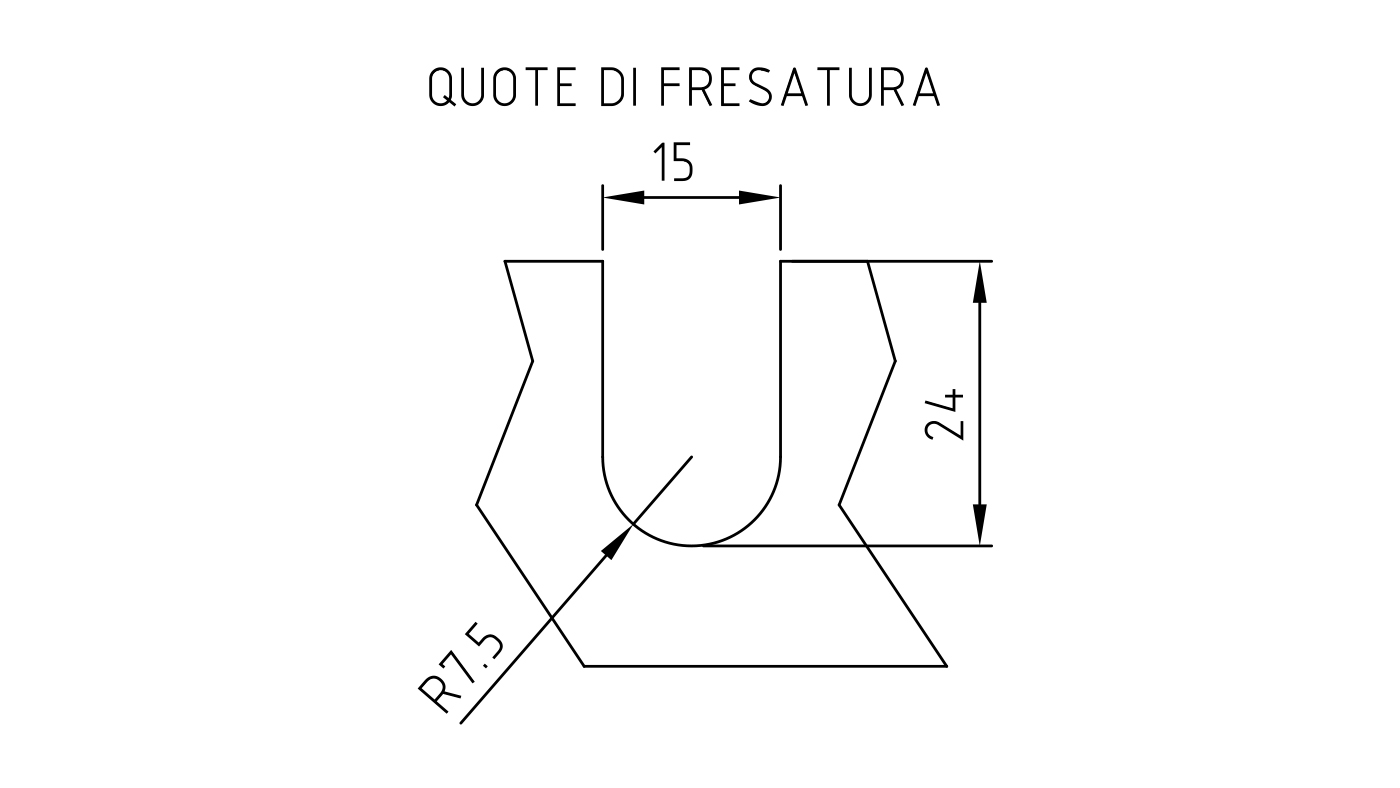

Connettori circolari maschio-femmina, versione da pannello utilizzabile con la serie PR120-PR121. Da 2 a 5 poli, disponibili in varie colorazioni, dotati di clip di sicurezza per evitare disconnessioni, fissaggio tramite inserimento a parete con misure di fresatura definite.
Caratteristiche Tecniche
| Norma di riferimento |
EN 61984 |
| Tipo di connettore |
Mobile, maschio/femmina, non smontabile |
| Numero poli |
Da 2 a 5 |
| Passo |
5 mm |
| Fissaggio |
Inserimento a parete |
| Tensione nominale |
250 Vac |
| Corrente nominale, sezione 0,50 mm2 |
3 A (temperatura ambiente 55°C) |
| Corrente nominale, sezione 0,75 mm2 |
5 A (temperatura ambiente 40°C) |
| Frequenza |
50 / 60 Hz |
| Tensione nominale di tenuta ad impulso |
2,5 KV (EN 60664-1) |
| Categoria di sovratensione |
II (EN 60664-1) |
| Grado di inquinamento |
2 (EN 60664-1) |
| Grado di protezione IP |
IP55 (EN 60529) |
| Intervallo di temperatura |
-30°C / +90°C |
| Tipo di terminali |
Maschio/Femmina – Aggraffati |
| Conduttori collegabili |
Fili flessibili |
| Classe di isolamento |
I / II (in base alla presenza del conduttore di protezione) |
Test
| Rigidità dielettrica tra: |
| Parti in tensione e superficie esterna accessibile |
1500 Vac / 2mA / 60 sec (EN 60512-4-1) |
| Parti in tensione e conduttore di protezione |
1500 Vac / 2mA / 60 sec (EN 60512-4-1) |
| Resistenza di isolamento tra: |
| Parti in tensione e superficie esterna accessibile |
500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1) |
| Parti in tensione e conduttore di protezione |
500 Vdc / 20 MΩ / 60 sec (EN 60512-3-1) |
| Glow wire test |
850°C / 750°C (EN 60335-1) |
Fili
| Tipo * |
H05V2-K / UL Style 1569 |
| Sezione * |
0,50 mm2– 0,75 mm2 / AWG20-AWG18 |
Materiali di Stampaggio
| Isolamento esterno |
PVC TM3 / UL 758 105°C |
| Connettore interno |
PA66 V0 RTI elec 140 |
Note
* considerata l’elevata possibilità di diversi collegamenti, il tipo di filo, la sezione e le posizioni nel connettore vengono valutati in base alle esigenze del cliente
